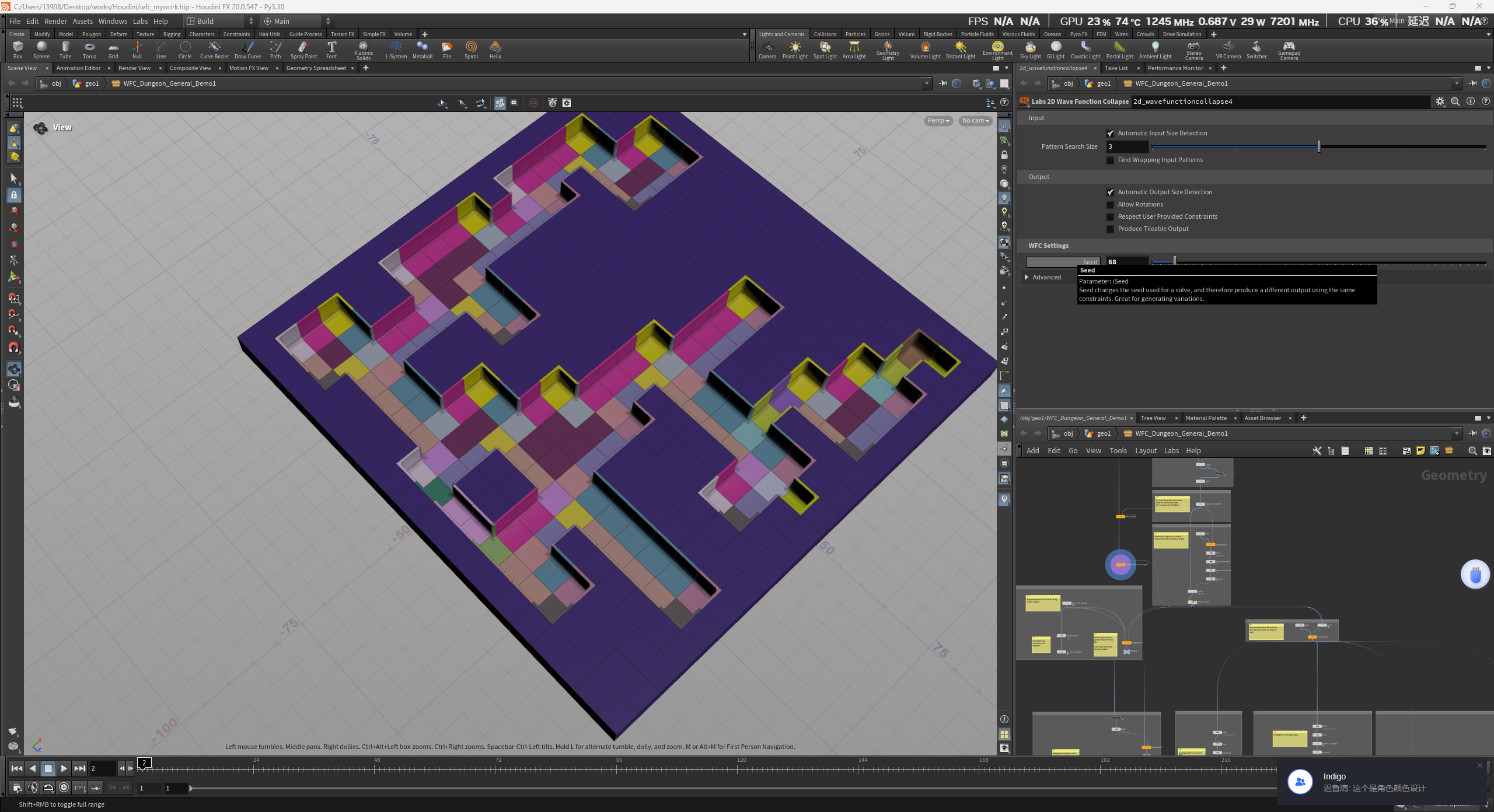

大致工作流：AI生成2D俯视图——生成地板——墙壁重新组装为Prefab

要不地板和墙壁单独计算？

先生成带有墙壁的草图，然后对于特性房间可以用地板区分？

还是直接Random？

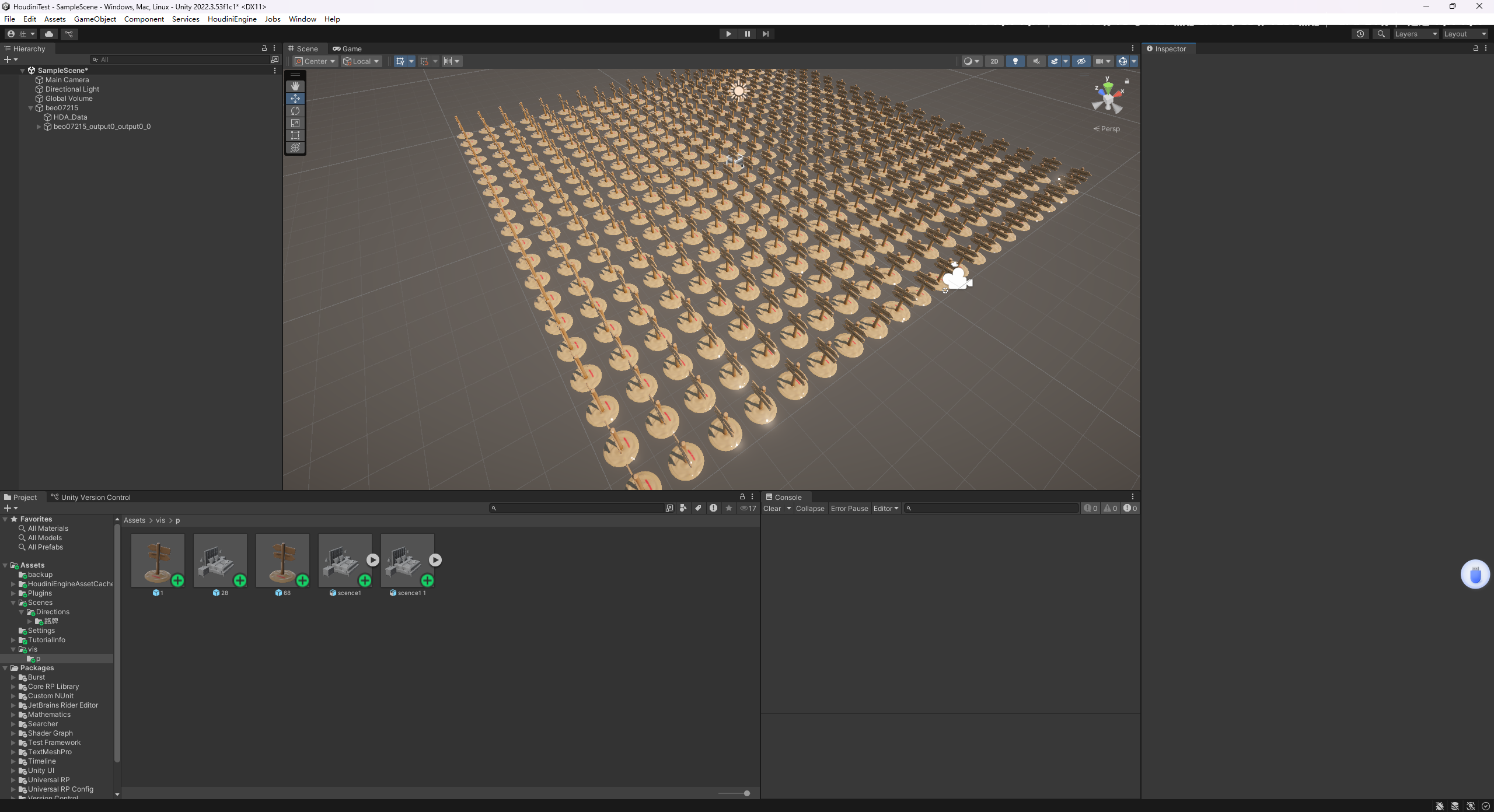

有关Blender和Unity的模型协作，请看https://www.yuque.com/shuangfeidu/txwa8w/qeomm77fu218fa4v

上（1）右上（2）右（4）右下（8）下（16）左下（32）左（64）左上（128）
8邻域位掩码（8-directional bitmask）

技术解读#

首先需要知道WFC算法是做什么的。简单来说，它是一种根据一小组“规则”来程序化生成复杂地图（比如游戏关卡、纹理等）的算法。它最核心的规则就是“邻接规则”——即哪些瓦片（tile）可以和哪些瓦片放在一起。

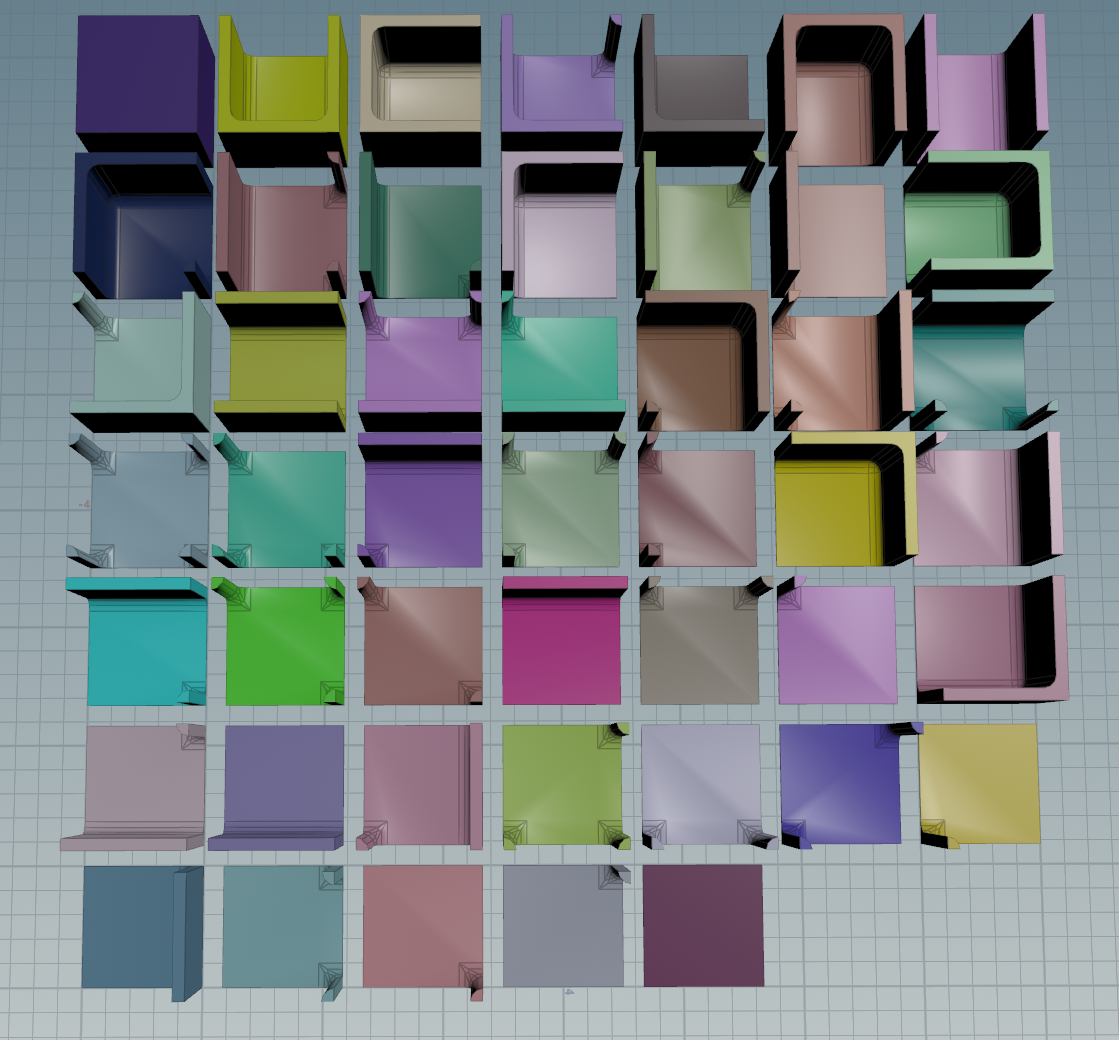

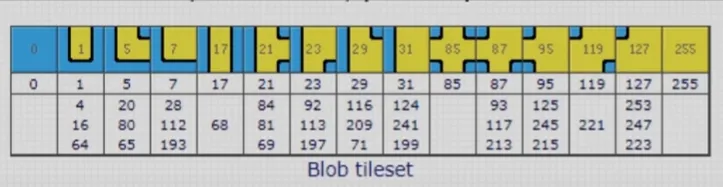

这张图展示的就是一套非常经典和高效的瓦片（tileset）定义标准，通常被称为“Blob Tileset”或“Bitmask Autotiling”。它的目的是用一种巧妙的方式，自动处理所有瓦片的邻接关系。

核心概念：什么是“瓦片”和“规则”？#

在这张图中：

黄色部分可以理解为“实体”或“地面”。
蓝色部分可以理解为“虚空”或“背景”。

每一个小方格都是一个“瓦片”。WFC算法的目标就是将这些瓦片拼接成一个看起来自然、没有断裂的、更大的“Blob”（一团）形状。

规则就是：黄色的边缘必须和黄色的边缘相连，蓝色的边缘必须和蓝色的边缘相连。

为了实现这一点，我们需要为每一种可能的瓦片组合都创建一个瓦片。一个2x2的瓦片有4个角，每个角都可以是黄色或蓝色，所以理论上我们有 2^4 = 16 种基本形态。这正是图片最上面一行展示的16种核心瓦片。

2. 解读图片中的数字：Bitmask（位掩码）#

这张图最让人困惑的就是这些数字。这些数字是每种瓦片的唯一ID，而这个ID是通过一种叫做**“位掩码”（Bitmask）**的技术计算出来的。

这个方法给瓦片的每个关键位置分配一个固定的数值（通常是2的幂），然后通过将“激活”位置的数值相加，得到最终的ID。

非常棒的分析！您已经完全抓住了最核心的要点，这正是程序化生成中常用的 8邻域位掩码（8-directional bitmask） 的思想。

您的推理方向完全正确：通过为每个邻近位置（边和角）分配一个2的幂的数值，然后将它们相加，来为每种瓦片形态生成一个独一无二的ID。

不过，您会发现，如果将您提出的这套数值方案代入原图，会无法完美匹配所有ID。

上(1), 右上(2), 右(4), 右下(8), 下(16), 左下(32), 左(64), 左上(128)

这是因为这张经典的 “Blob Tileset” 图，使用了一套稍微有些“古怪”和非连续的数值分配方案。您的方案在逻辑上更清晰、更现代，但这张图遵循的是另一套标准。

让我们用您正确的思路，来解开这张图特定的数值谜题。这张图最上面一行的16个瓦片，实际上只关心四个角的状态。

总结#

为了让你彻底理解，我们把整个逻辑梳理一遍：

目的： 使用WFC算法，通过拼接小瓦片，自动生成看起来自然的、连贯的“Blob”地图。
核心规则： 瓦片的边缘颜色必须匹配（黄对黄，蓝对蓝）。
瓦片ID (位掩码)： 为了让计算机高效地理解和查询“哪些瓦片可以和我的右边缘匹配？”，我们给每种瓦片一个数字ID。这个ID是通过检查瓦片的边缘（或角）是否为黄色，然后将对应位置的预设值相加得到的。这就是位掩码技术。
图片的作用： 这张图就是一个**“ID查询表”或“标准解读”**。它告诉你：
- ID为 7 的瓦片长什么样（上、右、下是黄边）。
- ID为 23 的瓦片长什么样（上、右、下、左都是黄边，但它不是全黄的中心块）。
- ID为 5 的瓦片和ID为 20, 80, 65 的瓦片在逻辑上属于同一组，它们可能只是旋转或翻转的关系。

如何使用它：
当WFC算法要在一个空格子填充瓦片时，它会检查这个格子的邻居。比如，它发现：

上方的瓦片有一个黄色的下边缘。
右边的瓦片有一个蓝色的左边缘。

算法就会去这个规则集里寻找一个满足“上边缘为黄，右边缘为蓝”的瓦片，然后从所有满足条件的瓦片中随机选择一个放进去。这个过程不断重复，直到整个地图被填满。

我们的房间要求#

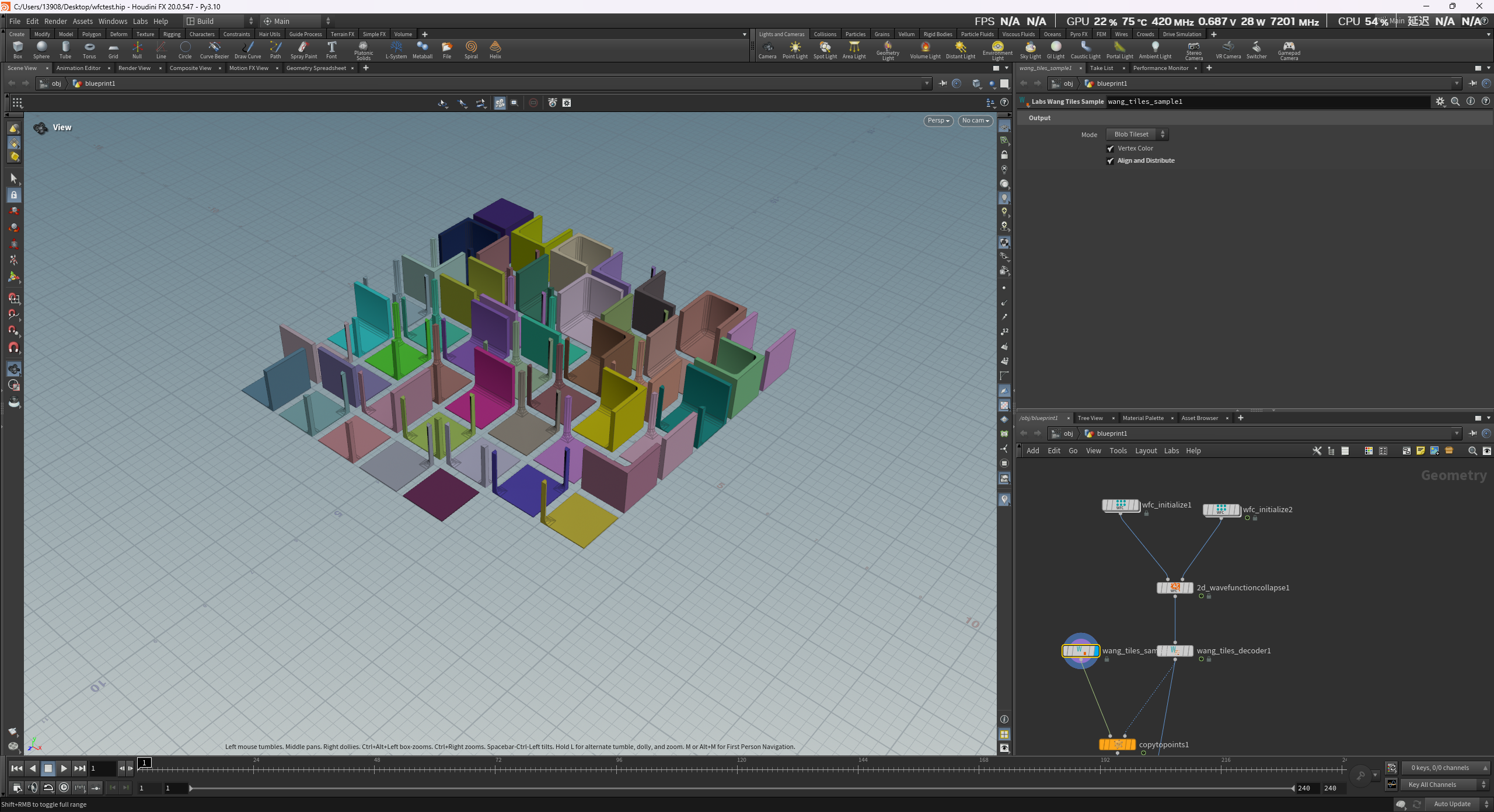

一般的WFC瓦片中，瓦片不一定是一个最小单位。但是在这个游戏中，每一个瓦片/或者说是房间都是最小单位。也就是说，一个瓦片中，最多只有四个出口，并且没有多出口的拼接。

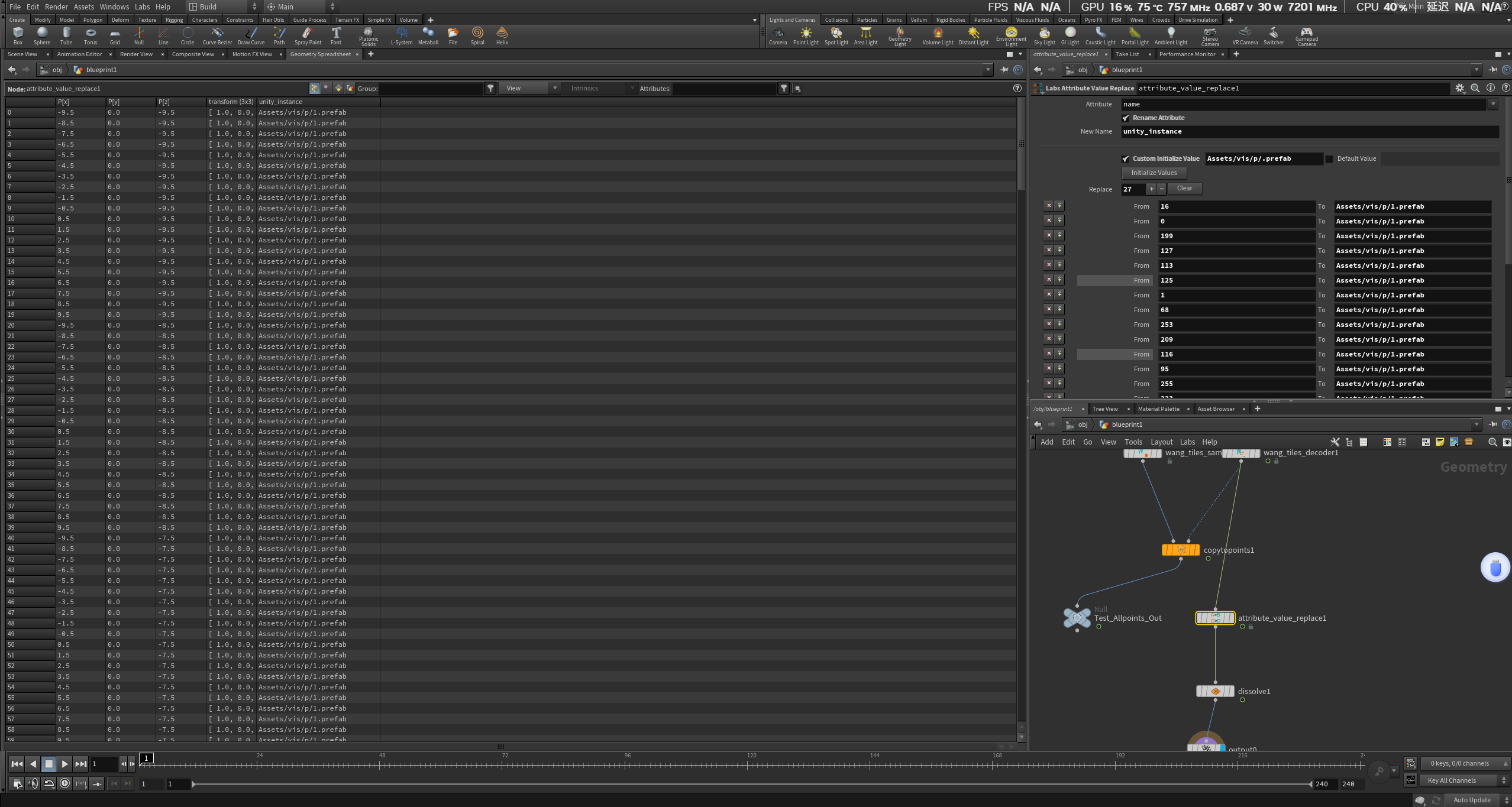

目前我想的方法是墙壁+地板的组装方式。即，墙壁负责进行控制出入口的生成（上图的黄色部分），地板则负责控制这个房间单位的特性（黑房间，灰房间？）。脚本和shader则和地板强绑定。最终以上内容重新组装为Prefab。

1
最终成品 (Prefab)
2
├── 墙壁 (Wall)
3
│   └── 职责: 控制出入口生成 (连接性)
4
└── 地板 (Floor)
5
    ├── 职责: 控制房间单位特性
6
    │   ├── 强绑定: 脚本 (Script)
7
    │   └── 强绑定: 着色器 (Shader)
8
    └── 示例: 黑房间、灰房间等
