《碧蓝航线》：互动宿舍逆向
1. 基本信息
- 截帧来源：RenderDocv1.29，使用开启开发者模式的酷比魔方mini2截帧。
- 测试设备：MTK G99, Pixel Experience 安卓13，刷入termux/magisk-Hide config
- 碧蓝航线互动宿舍
2. 总体资源与调用统计
这里用的是能代的对话界面，基本信息如下：
Stats for azur3d.rdc.
File size: 281.55MB (444.54MB uncompressed, compression ratio 1.58:1)Persistent Data (approx): 0.67MB, Frame-initial data (approx): 249.04MB
*** Summary ***
Draw calls: 256Dispatch calls: 9API calls: 3764API:Draw/Dispatch call ratio: 14.2038
230 Textures - 186.32 MB (186.29 MB over 32x32), 16 RTs - 63.35 MB.Avg. tex dimension: 634.794x620.949 (682.954x677.342 over 32x32)249 Buffers - 11.08 MB total 0.48 MB IBs 3.72 MB VBs.260.74 MB - Grand total GPU buffer + texture load.256个Drawcall，看着还行？
9个compute shader调用，合计230纹理，16个RenderTarget，249个buffer，占用ram约260MB。
画面输出Backbuffer：R11G11B10,很经典的32位输出。
3. 渲染流程与Pass分析
大致渲染顺序：
Depth渲染摄像机视角和光源视角-房间内景-房间外景-人物角色-后处理。AO遮蔽光采用烘培贴图的方式。

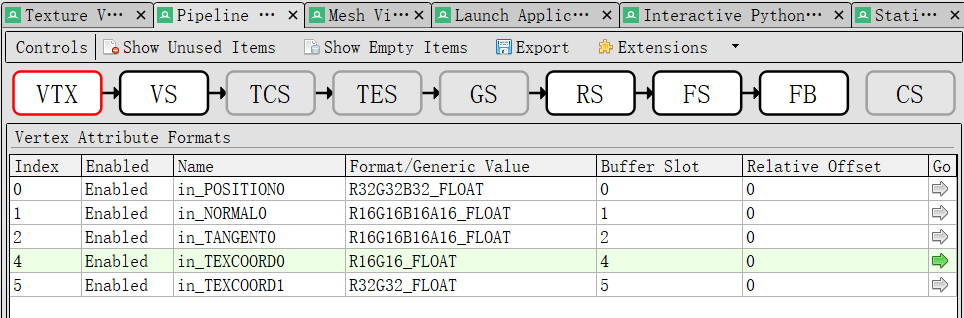

整个渲染过程没有激活细分着色器（TCS、TES），几何着色器（GS），计算着色器（CS）只用于提交顶点组。也就是说不用拆里面复杂的包了！当然也和移动端性能有点关系。
没有合批（Instancing/SRP batcher）
- 每个Pass的Draw Call/资源消耗
- 关键渲染阶段的调用结构（如：GBuffer Pass、Forward Pass、后处理Pass等）
- 主要材质/Shader使用分布
- 是否有合批（Instancing/SRP Batcher）

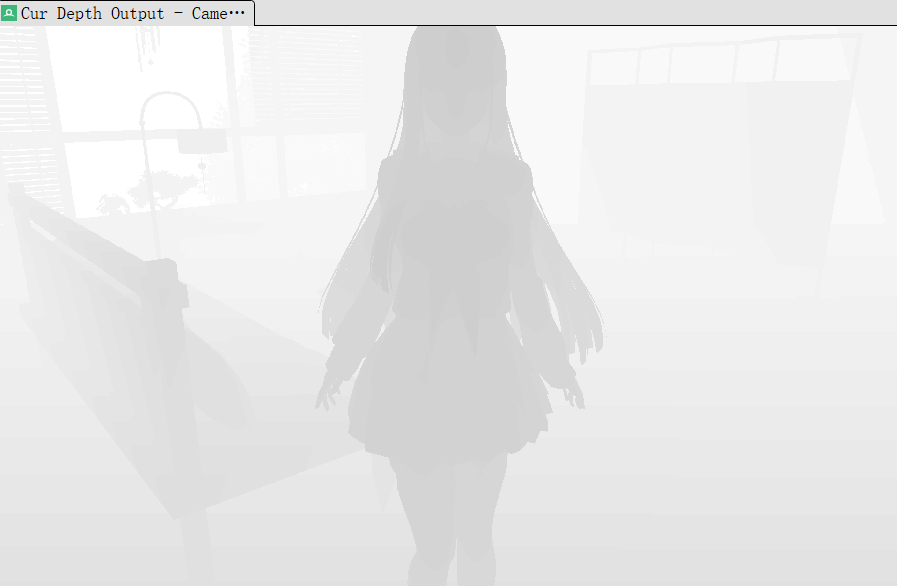

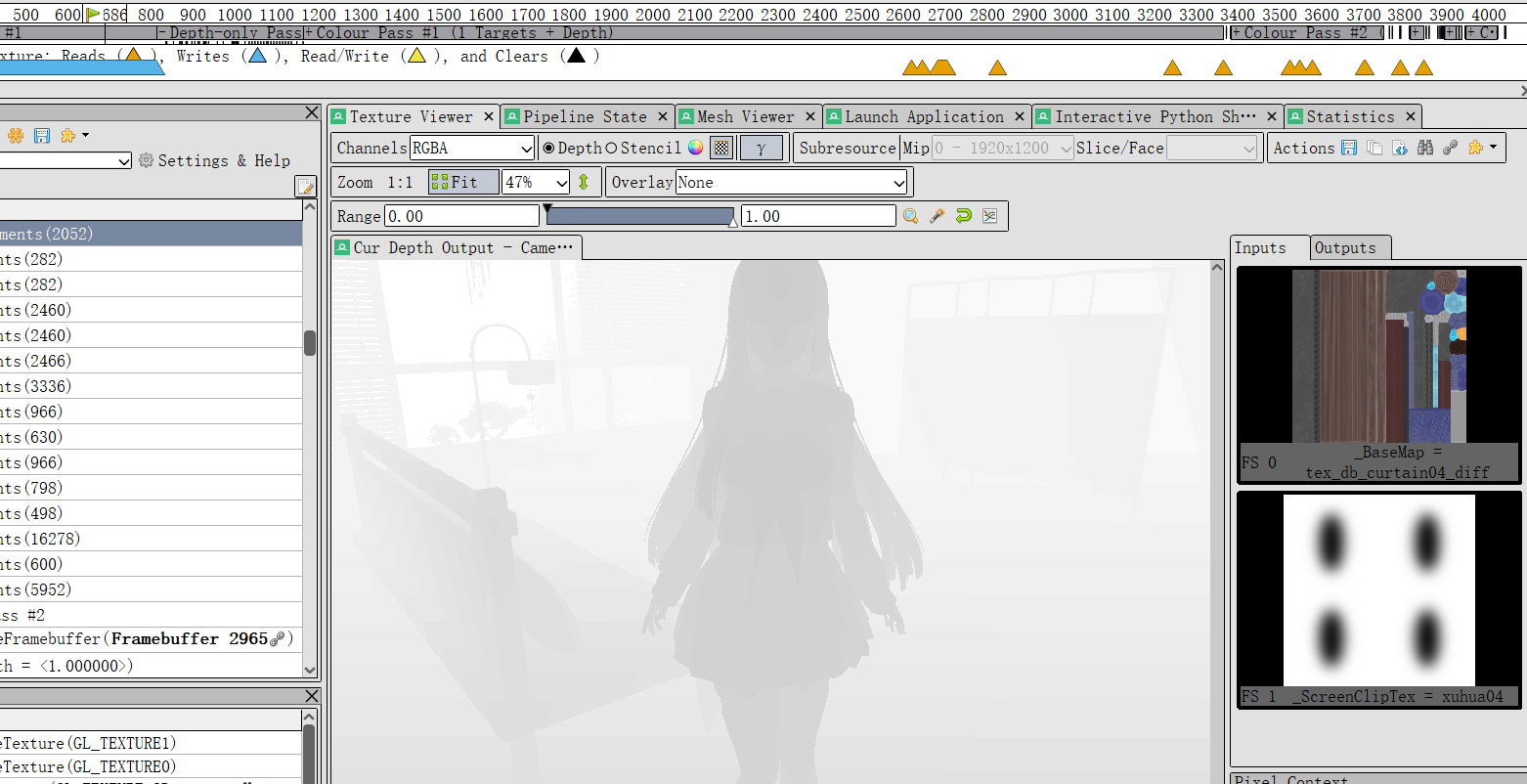

Depth Pass：
深度测试的时候，会使用极其简单的Shader（通常只包含顶点变换，不输出颜色，只写深度）。不做光照、不做着色、不输出颜色缓冲，会将所有的物体遍历并且将每个物体深度值写到深度缓冲区。
看完了深度测试就可以知道了，采用的是shadowmap形式。
但是唯一有点疑问的是为什么要像depth pass的时候会输入basemap和法线贴图？有点奇怪。而且这个贴图在后续的pass不会出现第二次，大部分还是花盆/叶子这种微小部件。这个不是很理解。难道是为了减少后期colorpass的带宽压力？
Color Pass

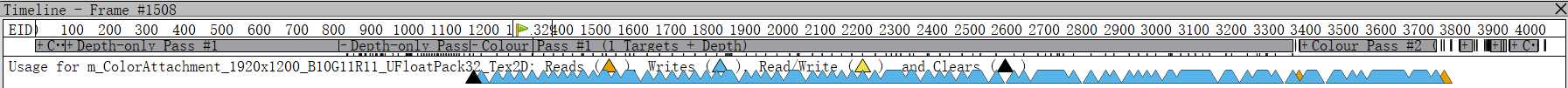

这里直接挑了一个比较明显的渲染衣服状态下的colorpass。第一个pass负责渲染整个场景的光照状态；第二个pass负责混合叠加渲染的场景AO图，和特殊形态的场景（水和树叶）。最后叠加后处理Pass（风格化LUTs+Bloom）
挑一个第二个pass末状态下的backbuffer看一下里边有什么：
大致分成三种类型：
- 通用型场景Shader
- 特异型场景Shader（水、树叶、玻璃）
- 人物shader
通用型Shader就是一般的场景Shader，很大概率是Unity Lit。

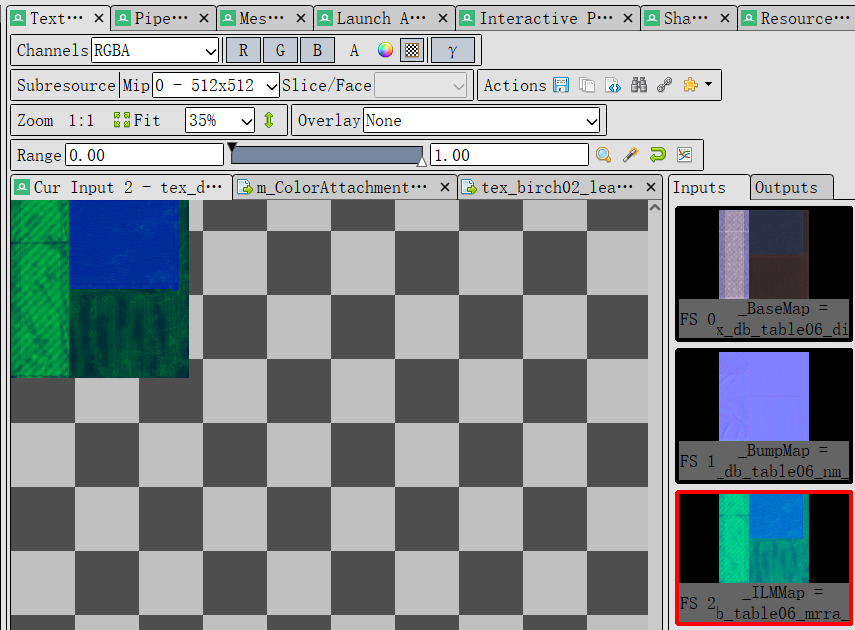

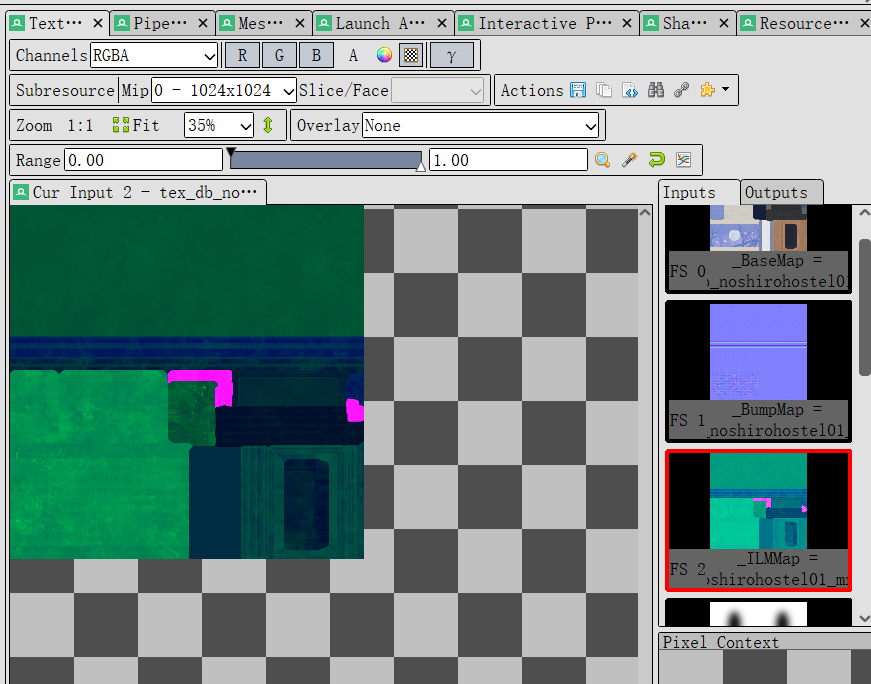

通用Shader输入：
- BaseMap
- BumpMap
- ILMMap
很经典的Lit输入
特异型场景Shader则会使用比较特殊的贴图，全部在二阶段才会渲染。

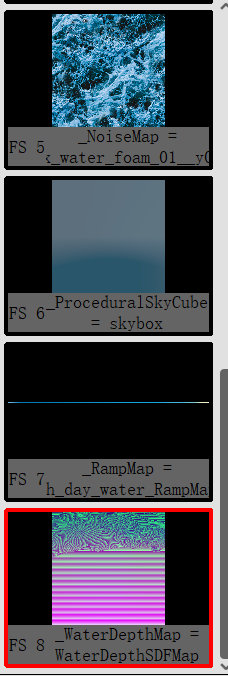

水面下的状态输入：

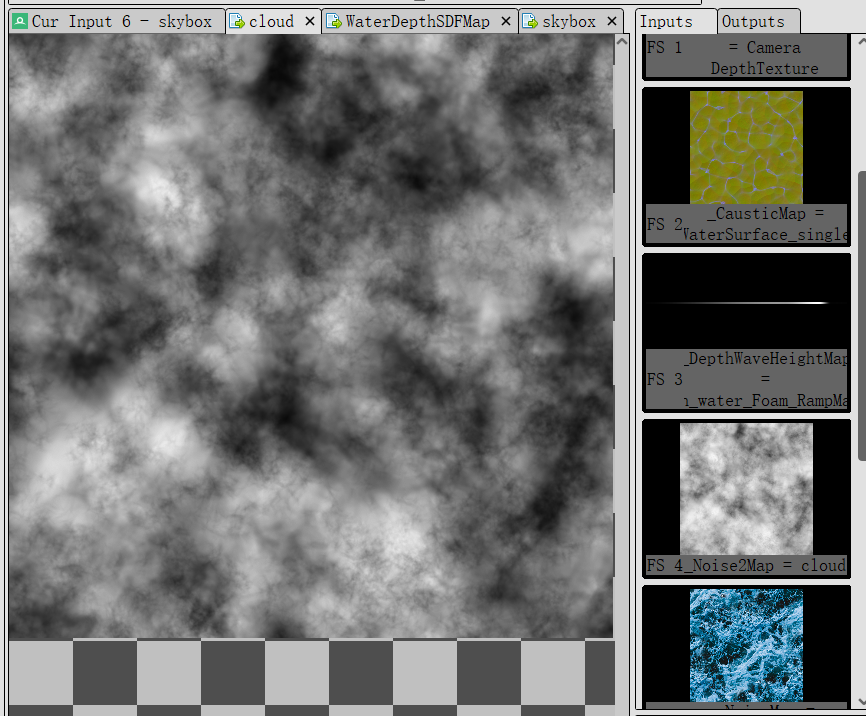

- BumpMap(normal)
- CausticMap（光学焦散）

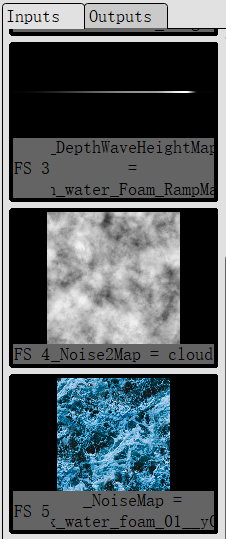

- DepthWaveHeightMap(黑白Ramp图）
- NoiseMap
- dayWater_RampMap(深度彩色Ramp）
- WaterDepthSDFMap（SDF）

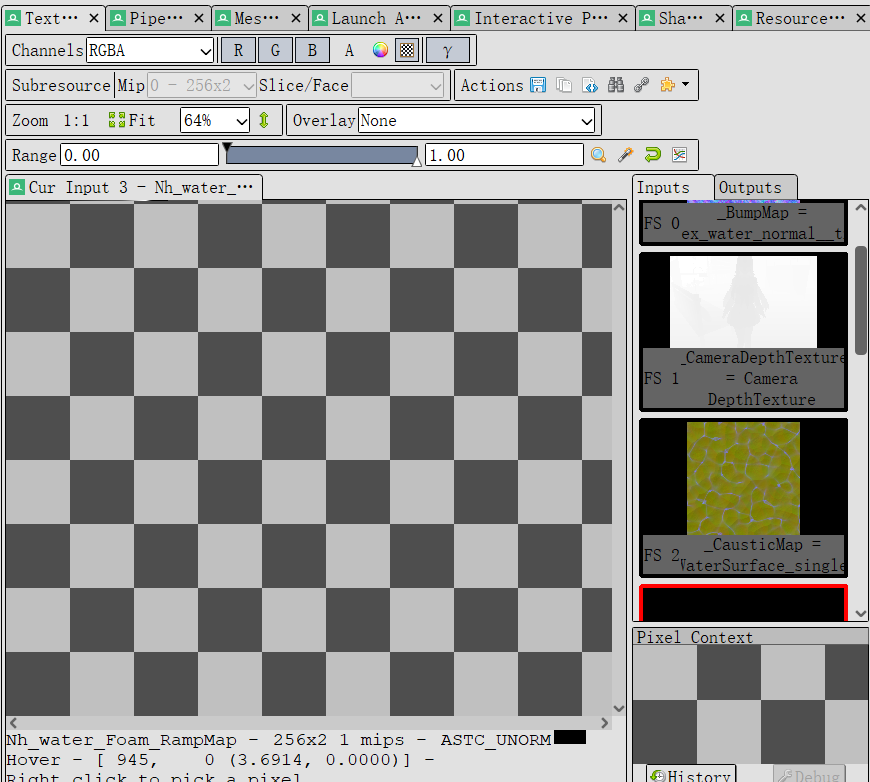

等一下，这个水的贴图是不是太多了，明明所有场景都没有海边的场景。能想到的估计就是蓝色星源那里调人来了？
云彩下的状态输入：
- NoiseMap2Cloud

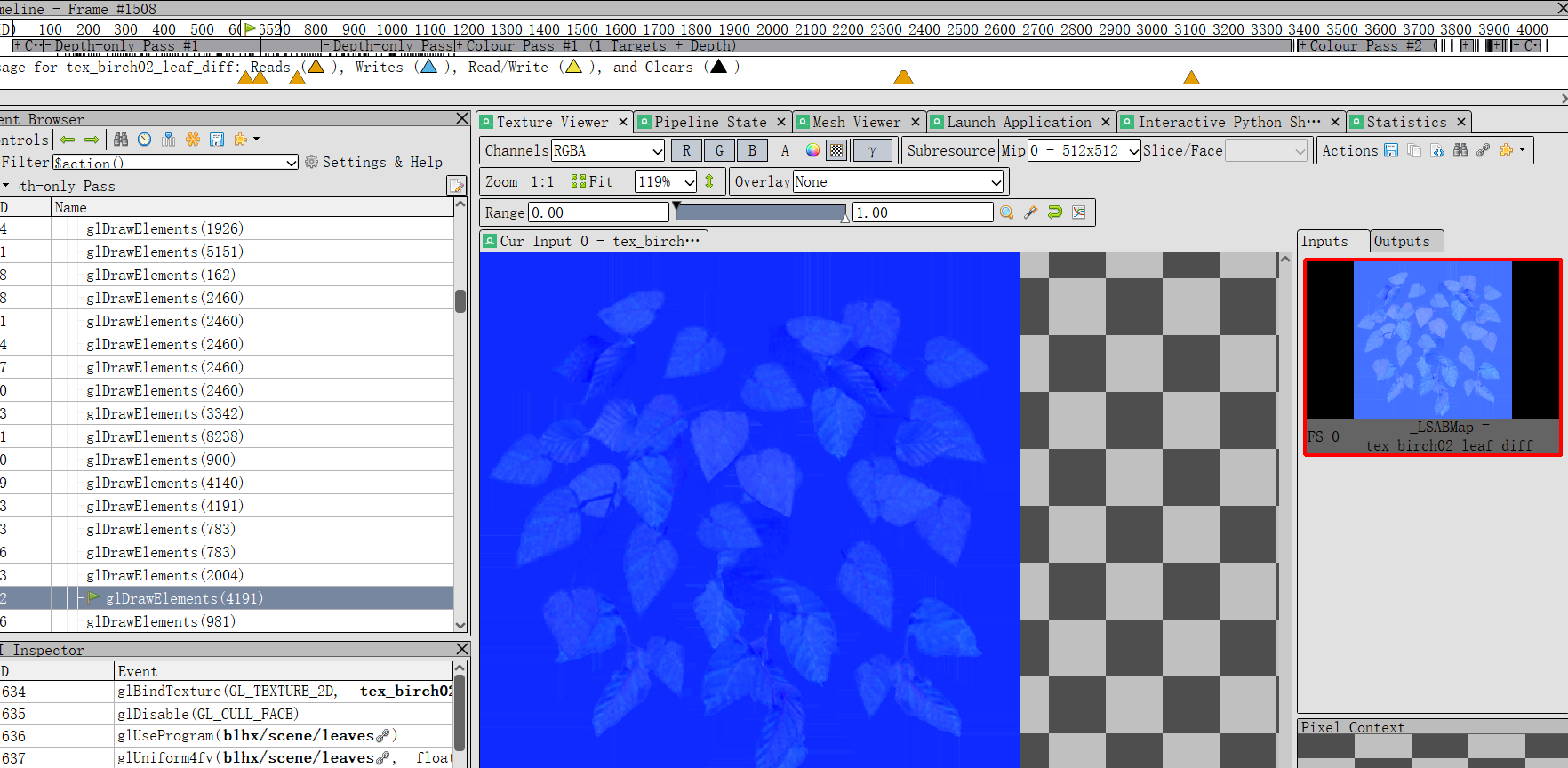

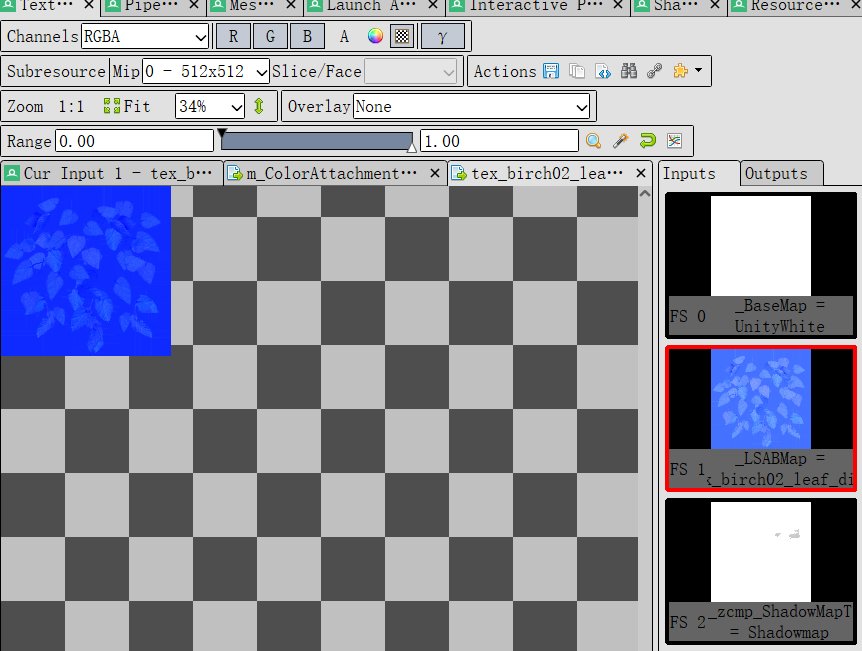

树叶的状态输入：
- _LSABMap = birch02_leaf_diff

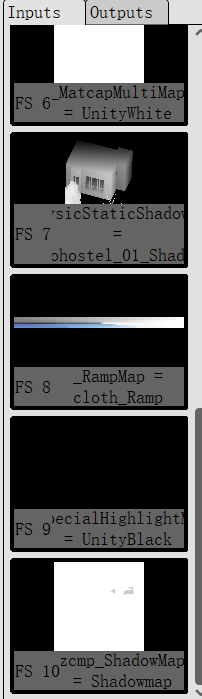

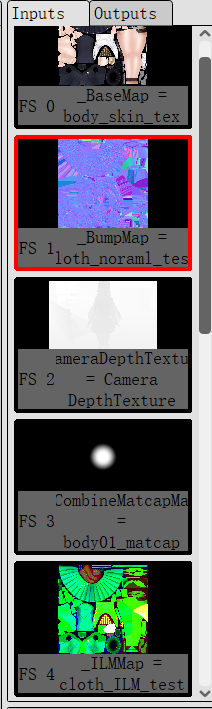

人物部分输入：
- BaseMap
- BumpMap
- BodyMatcap(实际上这个Matcap和眼睛是一起用的）
- ILMMap
- RampMap（六行）

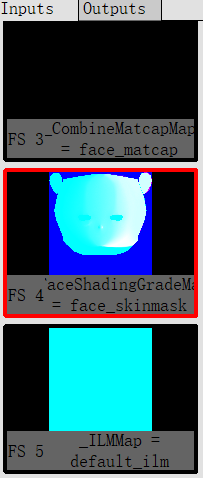

- FaceShadingGradeMask（其实就是SDF）
- FaceRampmap
4. 资源细节分析
纹理列表及格式、分辨率分布
纹理采用1024x1024，分为11个mip层级，可以根据视场角调整渲染的精度层级。没什么好说的
RenderTarget有：
RT 0: R8G8B8A8 (主颜色)
RT 1: R8G8_UNORM (法线XY)
Depth: D16_UNORM (16位深度)
5. 性能分析
可能影响性能的热点（如大量小Draw Call、高频RT切换、大尺寸贴图）
*** Summary ***
Draw calls: 256Dispatch calls: 9API calls: 3764API:Draw/Dispatch call ratio: 14.2038

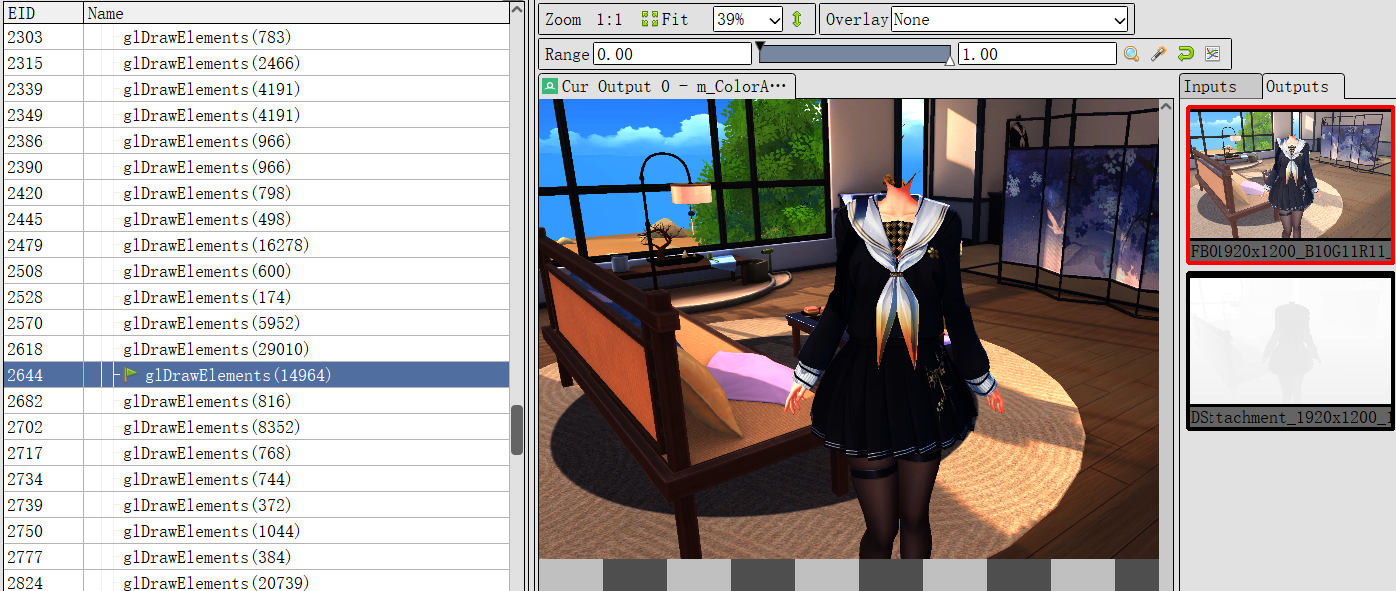

230 Textures - 186.32 MB (186.29 MB over 32x32), 16 RTs - 63.35 MB.Avg. tex dimension: 634.794x620.949 (682.954x677.342 over 32x32)249 Buffers - 11.08 MB total 0.48 MB IBs 3.72 MB VBs.260.74 MB - Grand total GPU buffer + texture load.平均的顶点引用其实不是很多，角色设计部分对于顶点的优化还不错
6. 特殊技术/优化点
- 没有动态合批/静态合批/Instancing。
- 渲染队列和分组策略不错，甚至专门划了第二轮Pass给特殊物体（云、叶子、水）和AO混合补全。
- 是一些小物件的贴图（比如花盆）在depthpass的时候就已经存进去了，怀疑这是一个小Trick，减少了对于ColorPass部分的带宽压力？
- Mipmap有11级，还行
7. Shader

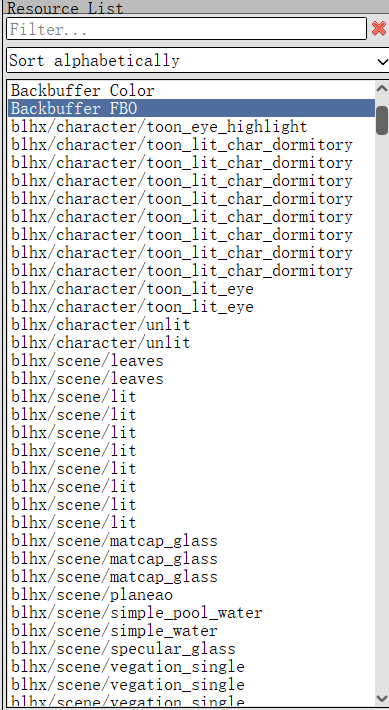

好吧说实话我看中的就是Shader，直接扒开角色渲染阶段的DXBC源码看一下里面的变量声明：
UNITY_BINDING(0) uniform UnityPerMaterial { mediump float _Cutoff; mediump float _BaseSettingEnable; mediump vec4 _BaseColor; mediump vec4 _MainLightLuminanceRemap; mediump float _HeadSettingEnable; mediump float _BumpScale; mediump float _CombineMatcap; mediump float _MatcapMultiplyEnable; mediump vec4 _MatcapMultiTint; mediump float _MatcapMultiIntensity; mediump vec4 _MatcapMultiRemap; mediump vec4 _MatcapMultiShadowTint; mediump float _SelfShadowEnable; mediump vec4 _ShadingOffsetRemap; mediump float _ShadingOffsetStrength; mediump float _MirrorForward; mediump float _MirrorU; mediump vec4 _FaceCenterUvAndExtend; mediump float _FaceShadingOffset; mediump float _FaceShadingSoftness; mediump float _FaceExpressionAlpha; mediump float _FaceGradient; mediump vec4 _FaceGradientColor; mediump float _FaceGradientPow; mediump float _FaceGradientOffset; mediump vec4 _FaceLocalHeightBound; mediump float _DirShadowEnable; mediump vec4 _DirShadowRemap; mediump float _DirShadowStrength; mediump vec4 _DirShadowTint; mediump float _ScreenSpaceRimShadowEnable; mediump float _UseCustomLightDir; mediump float _LightDirVSOffset; mediump float _SreenSamplingDilation; mediump vec4 _DepthShadowRemap; mediump vec4 _DepthRimRemap; mediump vec4 _SSDepthShadowRemap; mediump vec4 _SSdepthRimLightRemap; mediump vec4 _DepthDiffShadowTint; mediump float _StockingEnable; mediump vec4 _StockingColor; mediump vec4 _StockingShadingRemap; mediump vec4 _StockingShadowColor; mediump float _StockingPower; mediump vec4 _StockingFresnelTint; mediump float _StockingFresnelPower; mediump float _StockingStretching; mediump float _StockingThicknessMulti; mediump float _SkinPower; mediump float _StockingThickness; mediump vec4 _SkinTransmittanceTint; mediump float _Shininess; mediump vec4 _ShadowAffectRemap; mediump vec4 _SpecularAttenRemap; mediump vec4 _SpecularRemap; mediump float _SpecularSize; mediump vec3 _ActualSpecularTint; mediump float _BaseColorAffected; mediump vec4 _ShiftMap_ST; mediump vec4 _SpotnessTilingOffset; mediump vec4 _SpotnessRemap; mediump float _1stShiftStrength; mediump float _2ndShiftStrength; mediump vec4 _StrandExp; mediump vec4 _1stKajiyaKaySpecularTint; mediump vec4 _2ndKajiyaKaySpecularTint; mediump vec4 _ShadowAffectedRemap; mediump float _SpecialHighlightEnable; mediump float _ParallaxScale; mediump float _HighlightSize; mediump vec4 _ActualSpecialHighlightTint; mediump vec4 _MatcapAdditiveMaskRemap; mediump vec4 _ActualMatcapAdditiveTint; mediump float _MatcapAdditiveAmount; mediump float _DisableScreenSpaceRim; mediump float _LightDirOffset; mediump vec4 _ActualRimLightTint; mediump float _RimlightThreshold; mediump float _RimlightFeather; mediump float _RimLightColorAffected; mediump vec4 _ShadowingRemap; mediump float _DropletsEnable; mediump float _DropletsRotation; mediump float _RainMaskTiling; mediump float _RainDropStaticSize; mediump float _RainDropStaticDensity; mediump float _RainDropStaticTimeSpeed; mediump float _RainDropTimeSpeed; mediump float _RainDropDownSpeed; mediump float _RainDropSize; mediump float _Roughness; mediump float _DropletFresnelIntensity; mediump float _DropletsDiffuseIntensity; mediump float _DropletsCausiticMul; mediump float _DropletsSpecIntensity; mediump float _DropletsFlowSpeed; mediump float _WetnessNormalStrength; mediump float _Porosity; mediump vec4 _ActualEmissionTint; mediump float _AdditiveLightIntensity; mediump float _GlobalIlluminationEnable; mediump float _IndirectDiffuseIntensity; mediump float _GlossyReflectionRoughness; mediump float _GlossyReflectionIntensity; mediump float _TraditionalOutlineEnable; mediump float _OutlineWidth; mediump float _OutlineZOffset; mediump float _OutlineMaxDistance; mediump float _OutlineDistanceFade; mediump vec4 _OutlineTintPreLight; mediump vec4 _OutlineTintAfterLight; mediump vec4 _OutlineColorReplace; mediump vec4 _HairTransparentRemap; mediump float _DebugCaseItem; mediump vec4 _HeadCenter; mediump vec4 _HeadForward; mediump vec4 _HeadRight; mediump vec4 _HeadUp; mediump vec4 _BodyCenter; mediump vec4 _BodyExtent; mediump vec4 _BodyForward; mediump vec4 _BodyRight; mediump vec4 _BodyUp; mediump float _CharacterInd;然后直接喂给GPT（该说这是llm语言模型的天性吗，太爽了），回答是：
- 基础色/高光/法线/Matcap等通用PBR属性
- 角色定制化参数（面部、头发、丝袜、身体）
- 丰富的特殊效果（雨滴、湿润、描边、Rim、发光等）
- 阴影/光源/环境光/全局光照控制
- 调试和多角色支持
如果要分门别类，那就是：
UnityPerMaterial 角色材质参数├── 🎨 基础渲染设置 (Base Rendering)│ ├── 基础控制│ │ ├── float _Cutoff // Alpha裁剪阈值│ │ ├── float _BaseSettingEnable // 基础设置开关│ │ └── vec4 _BaseColor // 基础颜色│ └── 主光源设置│ └── vec4 _MainLightLuminanceRemap // 主光源亮度重映射│├── 👤 面部渲染系统 (Face Rendering)│ ├── 面部基础设置│ │ ├── float _HeadSettingEnable // 头部设置开关│ │ ├── float _MirrorForward // 前向镜像│ │ ├── float _MirrorU // U坐标镜像│ │ └── vec4 _FaceCenterUvAndExtend // 面部中心UV和扩展│ ├── 面部阴影系统│ │ ├── float _FaceShadingOffset // 面部阴影偏移│ │ ├── float _FaceShadingSoftness // 面部阴影柔和度│ │ └── float _FaceExpressionAlpha // 面部表情Alpha│ ├── 面部渐变效果│ │ ├── float _FaceGradient // 面部渐变开关│ │ ├── vec4 _FaceGradientColor // 面部渐变颜色│ │ ├── float _FaceGradientPow // 面部渐变强度│ │ └── float _FaceGradientOffset // 面部渐变偏移│ └── 面部区域定义│ └── vec4 _FaceLocalHeightBound // 面部局部高度边界│├── 🌑 阴影渲染系统 (Shadow System)│ ├── 自阴影│ │ ├── float _SelfShadowEnable // 自阴影开关│ │ ├── vec4 _ShadingOffsetRemap // 阴影偏移重映射│ │ └── float _ShadingOffsetStrength // 阴影偏移强度│ ├── 方向阴影│ │ ├── float _DirShadowEnable // 方向阴影开关│ │ ├── vec4 _DirShadowRemap // 方向阴影重映射│ │ ├── float _DirShadowStrength // 方向阴影强度│ │ └── vec4 _DirShadowTint // 方向阴影色调│ ├── 屏幕空间阴影│ │ ├── float _ScreenSpaceRimShadowEnable // 屏幕空间边缘阴影开关│ │ ├── float _SreenSamplingDilation // 屏幕采样扩张│ │ ├── vec4 _SSDepthShadowRemap // SS深度阴影重映射│ │ └── vec4 _SSdepthRimLightRemap // SS深度边缘光重映射│ ├── 深度阴影│ │ ├── vec4 _DepthShadowRemap // 深度阴影重映射│ │ ├── vec4 _DepthRimRemap // 深度边缘重映射│ │ └── vec4 _DepthDiffShadowTint // 深度差阴影色调│ ├── 自定义光照│ │ ├── float _UseCustomLightDir // 使用自定义光照方向│ │ ├── float _LightDirVSOffset // 光照方向视空间偏移│ │ └── float _LightDirOffset // 光照方向偏移│ └── 阴影影响│ ├── vec4 _ShadowAffectRemap // 阴影影响重映射│ └── vec4 _ShadowingRemap // 阴影重映射│├── 🧦 丝袜渲染系统 (Stocking System)│ ├── 丝袜基础│ │ ├── float _StockingEnable // 丝袜开关│ │ ├── vec4 _StockingColor // 丝袜颜色│ │ ├── vec4 _StockingShadingRemap // 丝袜阴影重映射│ │ └── vec4 _StockingShadowColor // 丝袜阴影颜色│ ├── 丝袜材质属性│ │ ├── float _StockingPower // 丝袜强度│ │ ├── float _StockingStretching // 丝袜拉伸│ │ ├── float _StockingThickness // 丝袜厚度│ │ ├── float _StockingThicknessMulti // 丝袜厚度倍数│ │ └── float _SkinPower // 皮肤强度│ ├── 丝袜菲涅尔效果│ │ ├── vec4 _StockingFresnelTint // 丝袜菲涅尔色调│ │ └── float _StockingFresnelPower // 丝袜菲涅尔强度│ └── 皮肤透射│ └── vec4 _SkinTransmittanceTint // 皮肤透射色调│├── ✨ 高光系统 (Specular System)│ ├── 基础高光│ │ ├── float _Shininess // 光泽度│ │ ├── vec4 _SpecularAttenRemap // 高光衰减重映射│ │ ├── vec4 _SpecularRemap // 高光重映射│ │ ├── float _SpecularSize // 高光大小│ │ ├── vec3 _ActualSpecularTint // 实际高光色调│ │ └── float _BaseColorAffected // 基础颜色影响│ ├── 头发高光 (Kajiya-Kay)│ │ ├── vec4 _ShiftMap_ST // 移位贴图UV变换│ │ ├── vec4 _SpotnessTilingOffset // 光斑平铺偏移│ │ ├── vec4 _SpotnessRemap // 光斑重映射│ │ ├── float _1stShiftStrength // 第一层移位强度│ │ ├── float _2ndShiftStrength // 第二层移位强度│ │ ├── vec4 _StrandExp // 发丝指数│ │ ├── vec4 _1stKajiyaKaySpecularTint // 第一层Kajiya-Kay高光色调│ │ ├── vec4 _2ndKajiyaKaySpecularTint // 第二层Kajiya-Kay高光色调│ │ └── vec4 _ShadowAffectedRemap // 阴影影响重映射│ └── 特殊高光│ ├── float _SpecialHighlightEnable // 特殊高光开关│ ├── float _ParallaxScale // 视差缩放│ ├── float _HighlightSize // 高光大小│ └── vec4 _ActualSpecialHighlightTint // 实际特殊高光色调│├── 🔮 Matcap系统 (Matcap Effects)│ ├── 基础Matcap│ │ ├── float _BumpScale // 法线缩放│ │ └── float _CombineMatcap // 组合Matcap│ ├── 乘法Matcap│ │ ├── float _MatcapMultiplyEnable // 乘法Matcap开关│ │ ├── vec4 _MatcapMultiTint // 乘法Matcap色调│ │ ├── float _MatcapMultiIntensity // 乘法Matcap强度│ │ ├── vec4 _MatcapMultiRemap // 乘法Matcap重映射│ │ └── vec4 _MatcapMultiShadowTint // 乘法Matcap阴影色调│ └── 加法Matcap│ ├── vec4 _MatcapAdditiveMaskRemap // 加法Matcap遮罩重映射│ ├── vec4 _ActualMatcapAdditiveTint // 实际加法Matcap色调│ └── float _MatcapAdditiveAmount // 加法Matcap数量│├── 💫 边缘光系统 (Rim Light)│ ├── 边缘光控制│ │ ├── float _DisableScreenSpaceRim // 禁用屏幕空间边缘光│ │ ├── vec4 _ActualRimLightTint // 实际边缘光色调│ │ ├── float _RimlightThreshold // 边缘光阈值│ │ ├── float _RimlightFeather // 边缘光羽化│ │ └── float _RimLightColorAffected // 边缘光颜色影响│ └── 透明度控制│ └── vec4 _HairTransparentRemap // 头发透明度重映射│├── 💧 水滴系统 (Droplets System)│ ├── 水滴基础设置│ │ ├── float _DropletsEnable // 水滴开关│ │ ├── float _DropletsRotation // 水滴旋转│ │ ├── float _RainMaskTiling // 雨水遮罩平铺│ │ └── float _DropletsFlowSpeed // 水滴流动速度│ ├── 静态水滴│ │ ├── float _RainDropStaticSize // 静态雨滴大小│ │ ├── float _RainDropStaticDensity // 静态雨滴密度│ │ └── float _RainDropStaticTimeSpeed // 静态雨滴时间速度│ ├── 动态水滴│ │ ├── float _RainDropTimeSpeed // 雨滴时间速度│ │ ├── float _RainDropDownSpeed // 雨滴下落速度│ │ └── float _RainDropSize // 雨滴大小│ ├── 水滴材质属性│ │ ├── float _Roughness // 粗糙度│ │ ├── float _DropletFresnelIntensity // 水滴菲涅尔强度│ │ ├── float _DropletsDiffuseIntensity // 水滴漫反射强度│ │ ├── float _DropletsCausiticMul // 水滴焦散倍数│ │ ├── float _DropletsSpecIntensity // 水滴高光强度│ │ ├── float _WetnessNormalStrength // 湿润法线强度│ │ └── float _Porosity // 孔隙度│ └── 水滴物理属性│├── 🌟 发光系统 (Emission & Lighting)│ ├── 自发光│ │ ├── vec4 _ActualEmissionTint // 实际自发光色调│ │ └── float _AdditiveLightIntensity // 加法光强度│ └── 全局光照│ ├── float _GlobalIlluminationEnable // 全局光照开关│ ├── float _IndirectDiffuseIntensity // 间接漫反射强度│ ├── float _GlossyReflectionRoughness // 光泽反射粗糙度│ └── float _GlossyReflectionIntensity // 光泽反射强度│├── 📐 描边系统 (Outline System)│ ├── 描边控制│ │ ├── float _TraditionalOutlineEnable // 传统描边开关│ │ ├── float _OutlineWidth // 描边宽度│ │ ├── float _OutlineZOffset // 描边Z偏移│ │ ├── float _OutlineMaxDistance // 描边最大距离│ │ └── float _OutlineDistanceFade // 描边距离淡化│ └── 描边颜色│ ├── vec4 _OutlineTintPreLight // 描边光照前色调│ ├── vec4 _OutlineTintAfterLight // 描边光照后色调│ └── vec4 _OutlineColorReplace // 描边颜色替换│├── 📍 角色空间定义 (Character Space)│ ├── 头部空间│ │ ├── vec4 _HeadCenter // 头部中心│ │ ├── vec4 _HeadForward // 头部前向│ │ ├── vec4 _HeadRight // 头部右向│ │ └── vec4 _HeadUp // 头部上向│ ├── 身体空间│ │ ├── vec4 _BodyCenter // 身体中心│ │ ├── vec4 _BodyExtent // 身体范围│ │ ├── vec4 _BodyForward // 身体前向│ │ ├── vec4 _BodyRight // 身体右向│ │ └── vec4 _BodyUp // 身体上向│ └── 角色标识│ └── float _CharacterInd // 角色索引│└── 🔧 调试系统 (Debug System) └── float _DebugCaseItem // 调试案例项目yysy看着实现难度其实还行，因为贴图其实不算很多。
